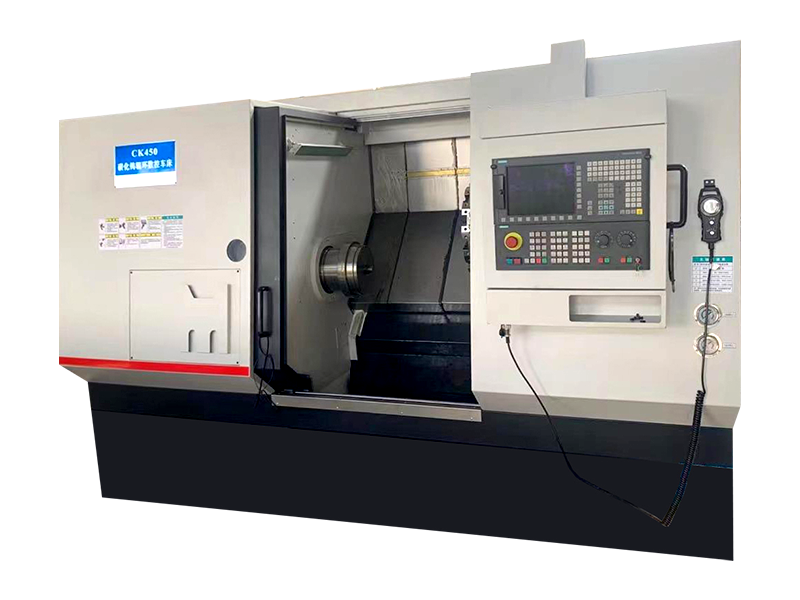

Zobraziť viac >>Jiangsu Dingshun Heavy Duty Machine Tool Co., Ltd. (Nantong Baoshun Machinery Co., Ltd.) bola založená v roku 2002. Je to podnik, ktorý sa dlhodobo zaoberá poskytovaním zariadení obrábacích strojov pre hutnícky priemysel a oceliarske podniky. Má hlboké základy a bohaté skúsenosti so špecializovaným vybavením obrábacích strojov a je dodávateľom riešení pre oceliarske podniky. Je tiež kvalifikovaným dodávateľom pre Shanghai 704 Research Institute of China Shipbuilding Industry Corporation, ktorý vykonáva dôležité vedecké výskumné projekty, ako sú snímače krútiaceho momentu a iné profesionálne komponenty. Spoločnosť sa špecializuje na výrobu CNC obrábacích strojov na spracovanie polmesiacových drážok série XK500, CNC valcových sústruhov série CK84, valcových sústruhov série CA84 s digitálnym displejom, CNC valcových prstencových sústruhov CK450, CXK9550 CNC sústružnícke a frézovacie kompozitné obrábacie stroje, CXK9580 vzorované dosky CNC sústružnícke a frézovacie prstencové brúsne centrum, CNC brúsne centrum CNC6 diamantové brúsky D MK630, CNC valcová brúska MK001-5, CNC brúska ZKM150, presná univerzálna brúska ZWM150 a ďalšie súvisiace podporné produkty.
Spoločnosť má niekoľko veľkých zariadení poskytovaných domácimi a zahraničnými značkovými podnikmi, ktoré zabezpečujú kvalitu vyrábaných obrábacích strojov a včasné dodanie. V priebehu rokov, so silnou technickou silou, vyspelými výrobkami a komplexným servisným systémom, sa naše výrobky predávali veľkým oceliarskym spoločnostiam v celej krajine a na zahraničných trhoch. Naši zákazníci reagovali pozitívne a získali sme viacero národných patentov a nezávislých práv duševného vlastníctva. Naša spoločnosť sa teraz stala známym značkovým podnikom v domácom oceliarskom podniku a inštitúte metalurgického dizajnu v priemysle obrábacích strojov na spracovanie valcov.
1.1 Hlavné parametre špecifikácie
| Priemer výkyvu nad lôžkom obrábacieho stroja | mm | 800 |
| Priemer výkyvu cez vlečnú dosku | mm | 620 |
| Maximálna dĺžka obrábania (vzdialenosť medzi dvoma stredmi) | mm | 1000 |
| Maximálna hmotnosť obrobku | kg | 3000 |
| Uhol lôžka obrábacieho stroja | stupňa | 45 |
1.2 Vreteno a pohon
| Vývrt vretena | mm | 120 |
| Priemer prednej podpery vretena | mm | 180 |
| Séria otáčok vretena | | Bez úrovne |
| Rozsahy otáčok vretena | r/min | 2-400 |
| Výkon hlavného motora (nepretržitý) | kW | 22 |
| Trvalý krútiaci moment vretena | Nm | 2500 |
| Štandardná koncovka vretena | | A211 |
| Automatické hydraulické uťahovacie puzdro | | Zodpovedajúce kolieskové krúžky |
1.3 Posuvný pohon
| Os Z (pozdĺžna) Vzdialenosť pohybu jazdnej dosky | mm | 1000 |
| Pohyb jazdnej dosky na osi X (horizontálny). | mm | 410 |
| Rýchlosť pohybu Z/X | mm/min | 8000 |
| Rozsah rýchlosti posuvu Z/X | mm/min | 0,001-2000 |
| Krútiaci moment hnacieho motora Z/X | Nm | 27/27 |
| Maximálna sila posuvu Z/X | N | 20000 |
| Minimálna jednotka nastavenia/rozlíšenie | mm | 0.001 |
1.4 Celkové rozmery a hmotnosti obrábacích strojov
| Veľkosť vzhľadu obrábacieho stroja (dĺžka * šírka * výška) | mm | 4725×2175×2365 |
| Hmotnosť | t | Okolo 8T |
2. Presnosť obrábacieho stroja
2.1 Pracovná presnosť (štandardná vzorka)
| Okrúhlosť vonkajšieho kruhu dokončovacieho sústruženia | mm | 0.005 |
| Drsnosť povrchu vonkajšieho kruhu dokončovacieho sústruženia | | Ra 0,8 |
| Valcovitosť vonkajšieho kruhu dokončovacieho sústruženia | mm | 0,02/300 |
| Kolmosť vonkajšieho kruhu dokončovacieho konca | mm | 0,01/100 |
2.2 Hlavná geometrická presnosť obrábacích strojov
| Periodický axiálny pohyb vretena | mm | 0.005 |
| Radiálne hádzanie vrtu vretena | mm | Blízky koniec 0,015, vzdialený koniec 0,020 |
| Presnosť opakovaného polohovania veže | mm | 0.005 |
